У сучасних безпілотних операціях надійний радіозв’язок часто визначає результат місії. Коли дрони працюють на великих відстанях або в місцевості зі складним рельєфом, сигнал між оператором і апаратом може слабшати або зникати. У таких випадках використовують дрон ретранслятор - він допомагає зберегти стабільний канал керування та передачі відео навіть на значній дистанції. Завдяки цьому підрозділи можуть контролювати безпілотні системи, координувати техніку та отримувати дані з поля операцій без втрати зв’язку.

Що таке дрон-ретранслятор

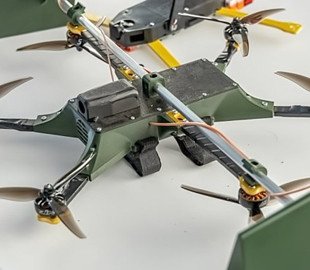

Дрон-ретранслятор - це безпілотник із радіомодулем, який приймає сигнал і передає його далі. Фактично він працює як повітряна точка зв’язку: приймає сигнал від наземної станції або іншого БПЛА, підсилює його та передає на більшу відстань.

Типова схема роботи:

  • прийом сигналу у визначеному частотному діапазоні;
  • фільтрація та підсилення за допомогою малошумних підсилювачів (LNA);
  • повторна передача через спрямовані або всеспрямовані антени.

Порівняно зі стаціонарними ретрансляторами повітряна платформа має декілька переваг:

  • швидке розгортання без інфраструктури;
  • можливість змінювати позицію залежно від ситуації;
  • збільшення радіогоризонту завдяки висоті польоту.

Такі дрони використовують у розвідувальних операціях, керуванні FPV-апаратами, коригуванні артилерії та підтримці зв’язку між підрозділами на складній місцевості.

Технічні характеристики

Ефективність дрона-ретранслятора залежить від радіообладнання, типу антен, потужності передавача та енергоспоживання. Важливим фактором є і висота польоту, яка визначає дальність передачі сигналу.

Радіомодулі зазвичай встановлюють у верхній частині дрона, щоб корпус не створював перешкод. Антени можуть бути всеспрямованими або спрямованими - залежно від задачі.

Поширені діапазони частот:

  • 868-915 МГц - телеметрія та канали управління;
  • 1.2-1.3 ГГц - відео з низькою затримкою;
  • 2.4 ГГц - універсальні канали керування;
  • 5.8 ГГц - високошвидкісний відеосигнал.

Потужність радіомодулів зазвичай становить 1-5 Вт для каналів управління та 0.5-2 Вт для відеоканалів.

За висоти польоту близько 300 м радіогоризонт може перевищувати 60-80 км, що суттєво збільшує дальність роботи безпілотних систем. Середній час польоту мультикоптерних платформ - 40-70 хвилин у разі живлення від акумуляторів Li-ion або Li-Po 20-40 А·год.

Переваги використання

Коли ретранслятор піднімається в повітря, сигнал поширюється значно далі та менше залежить від наземних перешкод. Це особливо важливо у районах із густими лісами, щільною забудовою чи складним рельєфом.

Такий дрон дозволяє:

  • збільшити дальність роботи інших безпілотників;
  • отримувати стабільне відео й телеметрію;
  • працювати на більшій відстані від оператора.

Ще одна перевага - можливість координувати декілька апаратів одночасно. Один ретранслятор може підтримувати зв’язок із групою дронів, що виконують різні завдання: розвідку, спостереження або передачу даних.

Інтеграція з іншими системами

У сучасних безпілотних комплексах ретранслятор зазвичай працює як частина єдиної системи управління та входить до багаторівневої мережі передачі даних.

Основні напрями інтеграції:

  • робота з FPV-дронами та розвідувальними БПЛА;
  • передача відео й телеметрії в єдиній мережі;
  • інтеграція із системами передачі координат;
  • використання у комплексах управління безпілотними операціями;
  • адаптація до різних тактичних сценаріїв (спрямовані антени, мережі з декількох ретрансляторів, тимчасові комунікаційні мережі).

Дрон-ретранслятор став важливим елементом сучасних систем зв’язку для безпілотників. Він розширює радіогоризонт, робить передачу даних більш стабільною та дозволяє ефективно керувати дронами на великих відстанях. Ознайомитися з дронами-ретрансляторами та підібрати оптимальне рішення можна на сторінці каталогу TAF Industries.
