Конструкція та принцип роботи талі ланцюгової

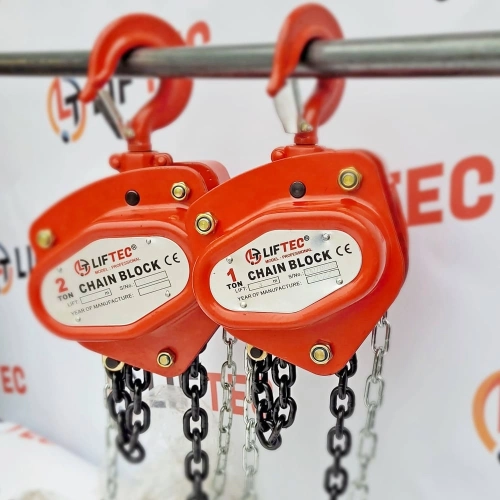

Талі ланцюгові ручні застосовують там, де потрібен вертикальний підйом вантажів без підведення електроживлення. Корпус із редуктором, вантажний гак, ланцюг підйомний і приводний ланцюг утворюють замкнену систему, у якій зусилля оператора через зубчасті пари перетворюється на контрольований рух вантажу. Таль ланцюгова не потребує складного монтажу, підвішується за верхній гак або візок і працює на жорсткій балці, порталі чи простій рамній конструкції.

Підйом здійснюється за рахунок обертання ручного ланцюга, який проходить через приводну зірочку. Обертання передається на редуктор, далі на вантажну зірочку з підвішеним ланцюгом. Завдяки великому передаточному числу оператор піднімає значну масу, прикладаючи помірне зусилля, а вантаж рухається плавно, без ривків. Усередині механізму передбачено гальмівний вузол, що блокує зворотний хід ланцюга при відпусканні рукою.

  • Компактний сталевий корпус захищає редуктор і гальмо від пилу та механічних ударів.

  • Підйомний ланцюг виготовляють зі спеціальної сталі з контрольованою твердістю й калібром ланок.

  • Гаки оснащені запобіжними клямками, які виключають випадкове вислизання стропа чи траверси.

  • Конструкція допускає тривалий утримуючий режим без просідання вантажу.

У базовому варіанті талі ланцюгові ручні розраховані на підйом від 0,5 до 10 тонн, зі стандартними висотами 3, 6, 9 і більше метрів. За потреби довжину підйомного ланцюга збільшують під конкретний об’єкт, враховуючи запас по висоті гака та відстань до точки підвішування.

Коли варто обрати талі ручні ланцюгові замість інших рішень

Талі ручні ланцюгові доцільно встановлювати на об’єктах, де відсутня або обмежена електромережа, але потрібен регулярний підйом і точне позиціонування вантажів. Це локальні робочі пости в цехах, ремонтні зони, склади металопрокату, ділянки складання вузлів, невеликі сервісні дільниці. Таке обладнання часто підвішують до однобалкових шляхів, консолей, переносних порталів та пересувних стійок.

У порівнянні з важкими механізмами ручні талі компактні, не вимагають підключення, стійко переносять короткочасні перевантаження в межах закладеного запасу міцності й прості в обслуговуванні. Для коротких циклів підйому в межах однієї робочої зони немає потреби встановлювати складну електричну систему – достатньо правильно підібраної талі та відповідних стропів.

  • Монтаж виконують на готову балку за допомогою підвісної скоби або візка з ручним переміщенням.

  • Обладнання підходить для рідкісних і періодичних підйомів, де електропривод економічно недоцільний.

  • Низька власна маса спрощує транспортування талі між об’єктами й тимчасовими постами.

  • Проста схема обслуговування: періодична перевірка гальма, змащування зубчастих пар, огляд ланцюга та гаків.

Якщо потрібні базові операції підйому і переміщення в межах однієї балки, Талі ланцюгові ручні часто стають першим вибором: вони не перевантажують бюджет, забезпечують достатню точність і не залежать від стабільності електроживлення.

Як підібрати Талі для складу та виробництва

Щоб таль працювала безвідмовно, підбір починають із вантажопідіймальності. Номінальна маса вантажу має бути нижчою за значення в паспорті, з урахуванням запасу не менше 25–30%. Далі враховують висоту підйому, планування робочої зони, необхідність горизонтального переміщення. Якщо вантаж потрібно не тільки підняти, а й пересунути вздовж балки, таль ланцюгова комплектується підвісним візком фіксованої або регульованої ширини.

При підборі важливо врахувати, як саме оператор працюватиме з приводним ланцюгом: стоячи на підлозі, з робочого майданчика або зі стелажа. Ланцюг приводу повинен звисати на зручну висоту, без дотику до підлоги та без надмірних петель. Для зони із підвищеною вологістю або агресивним середовищем доцільно розглядати виконання з додатковим покриттям ланцюгів і антикорозійним захистом гаків.

  • Фіксують тип підвіски: жорстка скоба або візок з можливістю пересування по балці.

  • Перевіряють реальні габарити балки, щоб ширина візка відповідала профілю.

  • Уточнюють режим роботи: кількість циклів на зміну, середню масу вантажів, вимоги до точності позиціонування.

  • Планують сумісність із наявними стропами й траверсами за вантажопідіймальністю й розкриттям гаків.

Для підприємств, де ручний підйом застосовується регулярно, має сенс сформувати кілька робочих постів з різними діапазонами вантажопідіймальності. На легких ділянках використовують компактні моделі, на вузлах з важкими деталями встановлюють потужніші Талі. Правильне рознесення навантажень по обладнанню зменшує знос, дозволяє уникнути перевантажень і забезпечує стабільну роботу всього підйомно-транспортного комплексу.
